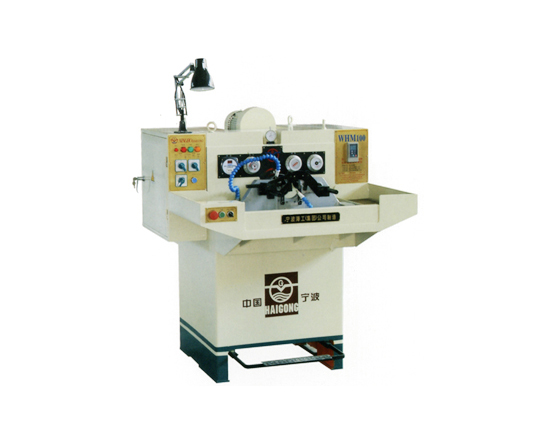

雙導軌單變頻臥式珩磨機(WHM-100型)
產品詳情
技術參數
| 名稱 | 雙導軌單變頻臥式珩磨機 | 雙導軌雙變頻精密臥式珩磨機 |
| 型號 | WHM-100 | WHM-200 |
| 加工范圍 | （用機動沖程時） 孔徑：φ4～φ100 最大孔長：250mm | （用機動沖程時） 孔徑：φ3～φ60 最大孔長：250mm |
| 主軸轉速 | 200～3000轉/分 變頻調速 | 250～2500轉/分 無級調速 |
| 主軸電機 | 1.5KW、Y90L-4變頻器調速制動 | 1.5KW、10～200Hz 變頻電機 |
| 沖程長度 | 10～200mm 無級 | 10～160mm |
| 沖程速度 | 80～400次/分 無級 | 80～310次/分 |
| 沖程電機 | 0.75KW 1400轉/分 自動制 | 0.75KW、10～200Hz 變頻電機 |
| 主軸及沖程的停機制動 | 電子制動 | 電子制動(可匹配調整) |
| 油泵電機 | YAB-25 0.15KW 25升/分 | 0.125KW |
| 油箱容量 | 60～70公升 | 96公升 |
| 外型尺寸 | 1700×1100×1400mm | 1370×1255×1485mm |
| 機床凈重 | 600公斤 | 720公斤 |
| 電源 | 380V 50Hz 3相 | 380V 50Hz 3相 |
產品特點
1、高精度的直線滾動軸承
2、高穩定性的進口電氣元件
3、主軸采用法國施耐德變頻調速器，沖程采用無級調速電機，均能實現無級調速
4、尺寸控制具有“手動”、“自動”、“時間”等功能
5、沖程門框雙導軌支撐，加工零件孔和平面垂直度有效保證
5、油路冷卻磁性過濾，隨工作循環自動控制
6、上箱體為鑄體，結構科學合理。
7、非常適于氣缸套的珩磨加工
